Делаем подсветку в ноги.

Нам понадобится:

  1. Диоды 4 штуки - с четырьмя лампочками, больше - лучше (лишь бы вместилось), меньше - светить будет не сильно ярко).
  2. Провода 4-5 метров.
  3. Из инструмента - ножницы, изолента, двухсторонний скотч, крестовая отвертка, плоская отвертка.
  4. Из остального - желание, прямые руки, пиво - или чай и свободное время.

Самый главный инструмент - руки:

Установка подсветки ног


Первым делам вам необходимо разворотить :) панель под ногами водителя, откручиваем два болта слева и справа, крепеж к панели предохранителя - болт на 10, и сдергиваем панель:

Установка подсветки ног


Вид на панель предохранителей:

Установка подсветки ног


Черный провод - к нему нам предстоит присоединится:

Установка подсветки ног


Снимаем его, разрезаем защитный кожух и оголяем провода - их два:

Установка подсветки ног


Далее, снимаем туннель - откручиваем два болтика в подлокотнике, стрелочками показаны места креплений:

Установка подсветки ног


Лучше также снять ручку КПП и накладку, будьте осторожны с прикуривателем - там три крепления, провод массы трудно стягивается - мне не хватило духу его отсоединить - полез 135Мт. ))

Установка подсветки ног


Дальше все просто, - надо прикрепить сами диодные полоски - делаем так:

Установка подсветки ног


Вот так:

Установка подсветки ног


И сзади не забудьте:

Установка подсветки ног


Сзади все крепится к пластмасскам на двухсторонний скотч, спереди к приборке, задний провод лучше сделать самым длинным и к нему по пути питаться отводами от других диодов:

Установка подсветки ног

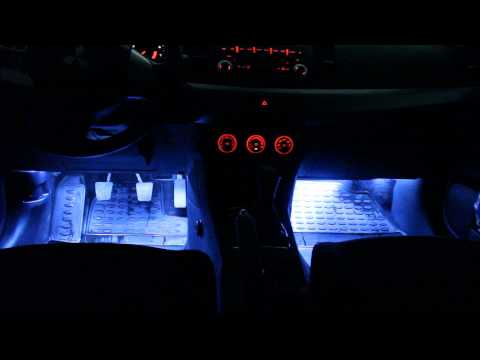

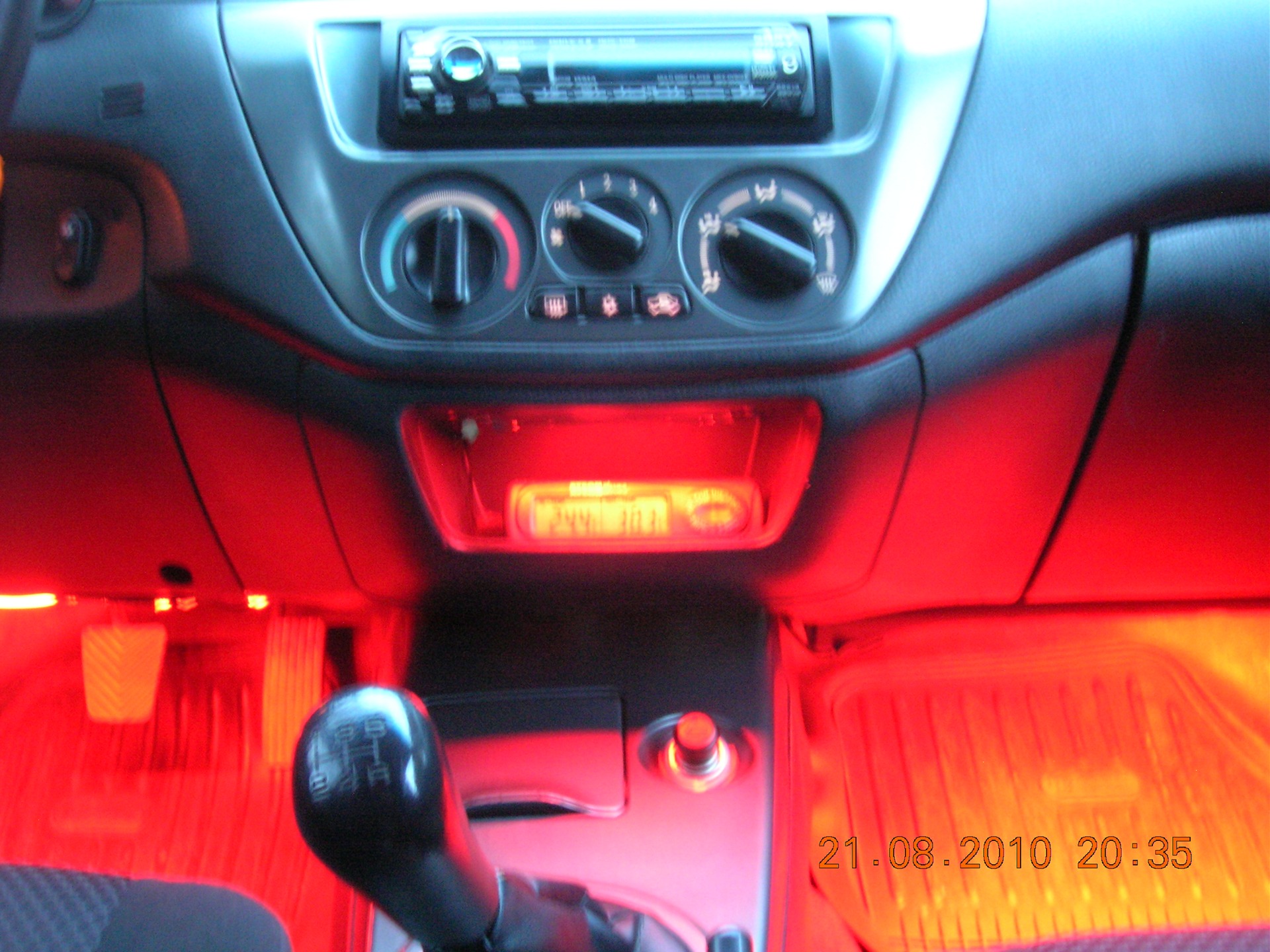

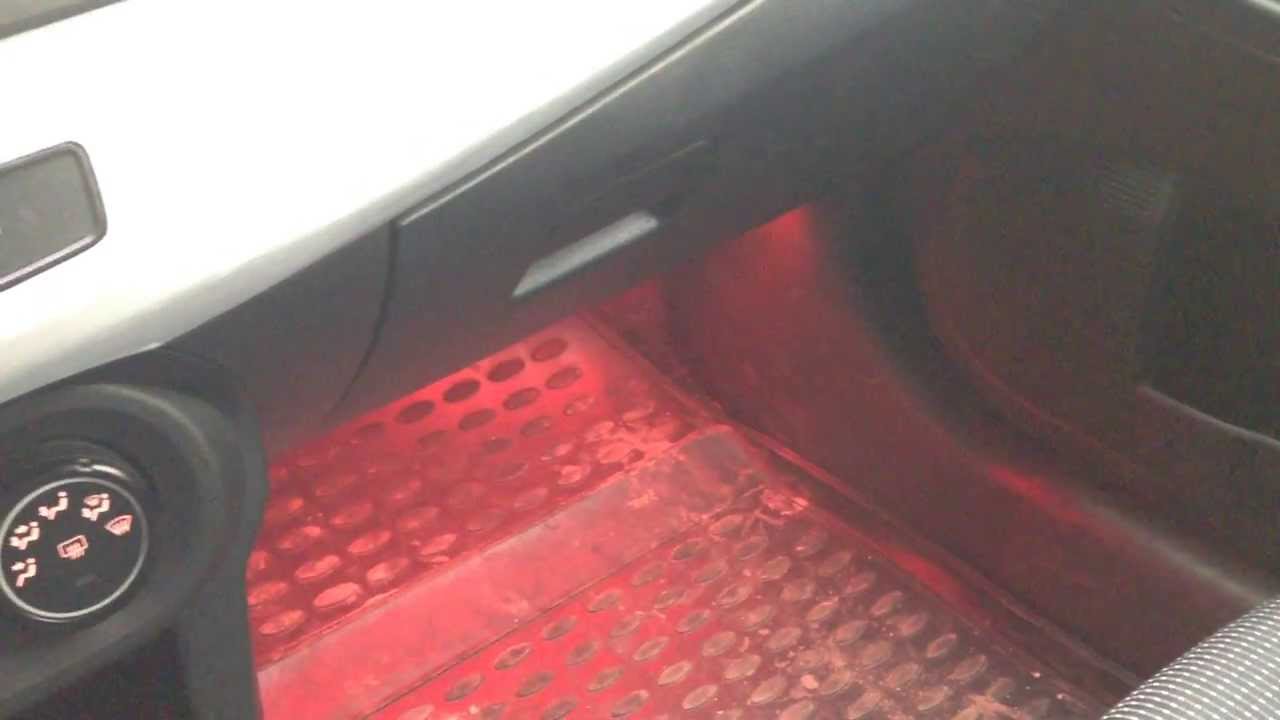

Выглядеть все будет примерно так:

Установка подсветки ног

Установка подсветки ног

Установка подсветки ног


Автор отчета: baimerMMC @ lancer-club.ru
